카티아 단축키 변경 방법입니다.

본인에 맞게 설정하면 됩니다.

다만, 바꾸려는 단축키가 기존에 다른 명령어의 단축키일 경우 기존 명령어의 단축키는 사라지게 됩니다.

단축키 설정 방법

1. Tools 탭에서

2. Customize 클

팝업창이 뜨면

3. 왼쪽 스크롤을 내려 'All Commands' 클릭

4. 스크롤을 내려 원하는 명령어 클릭

5. 우측 하단에 'Show Properties' 클릭

6. Accelerator 창에 원하는 단축키를 입력하면 됩니다.

* 저는 컨트롤+스페이스를 단축키로 설정했는데,

  이때 해당 창에 키보드의 '컨트롤키', '스페이스키'를 누르는게 아니라 스펠링을 하나하나 입력해야합니다.

7. Close 클릭 후 카티아 재부팅하시면 됩니다.

이상입니다.

카티아 Product로 구성된 모델링을 Part Body로 변환시키는 방법입니다.

아래 캡처본은 설명을 위해 대충 그린것입니다.

3개의 Part 파일(보라색, 연두색, 붉은색)을 Product로 묶었고, 보라색 Part파일은 연한보라색과 진한 보라색의 2개의 Part Body로 구성되어있습니다.

변환 방법은 아래와 같습니다.

1. Tools 클릭

2. Generate CATPart from Product 클릭

3. 창이 뜨면 캡처한 화면처럼 변환하고자 하는 Product를 클릭해줍니다.

4. Product 파일에서 Part Body 파일로 변환이 완료됩니다. (아래 캡처본)

※ Generate CATPart from Product 창에서 아래처럼 체크를 하면 각 Part Body들을 하나의 Body로 합쳐줍니다.

  (보라색 Part파일에서 2개의 Part Body를 하나의 Part Body로 합쳐주게 됩니다.)

Tree를 보면 보라색 Part Body가 Add되어 하나로 합쳐진 것을 확인할 수 있습니다.

트리만 비교해보면 아래와 같습니다.

Merge 체크 (X)

Merge 체크 (O)

1. 단순한 형상

아래 형상의 빨간색 표시된 단면적은 쉽게 알 수 있습니다.

Measure Item 기능을 사용하면 쉽게 알 수 있습니다.

2. 복잡한 형상

아래 형상에서 뚫린 부분(빨간선으로 표시된)의 단면적을 계산하는 방법입니다.
일반적으로는 면이 안잡히기 때문에 먼저 선을 딴 뒤 면을 만들어줘야합니다.

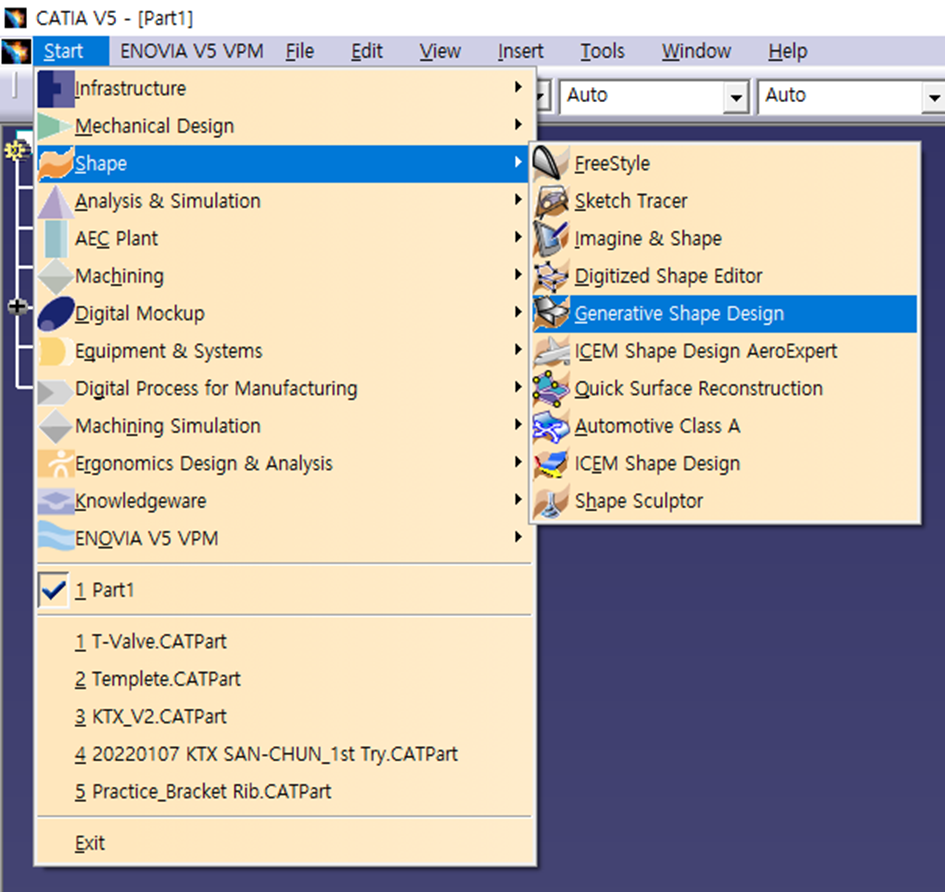

1) Shape → Generative Shape Design 활성화 시킵니다.
2) 툴바 Operations에서 Multiple Extract를 사용합니다.

3) Multiple Extract를 사용해서 확인할 부분의 선을 따줍니다.

4) Fill 기능으로 3번에서 딴 선을 면으로 만들어줍니다.
선을 클릭한 수 OK를 눌러주면 됩니다.

5) 아래처럼 노란색 면이 만들어지는 것을 확인할 수 있습니다.
Measure Item으로 이 면을 클릭하면 단면적을 구할 수 있습니다.

Part Design에서 Sketch 와 Rib 기능으로 모델링을 할 수 있으나 매우 복잡합니다.

하지만 GSD를 이용하면 보다 쉽게 배관을 모델링 할 수 있습니다.

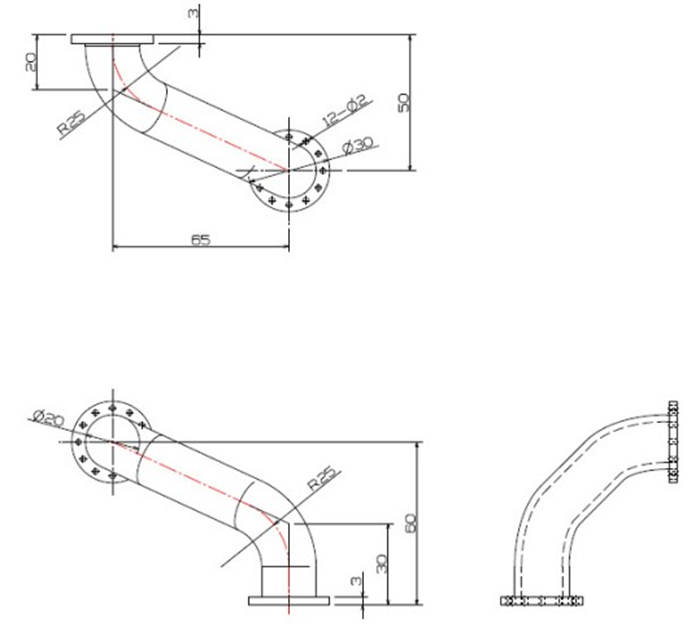

아래 도면을 예로 배관을 모델링해봤습니다.

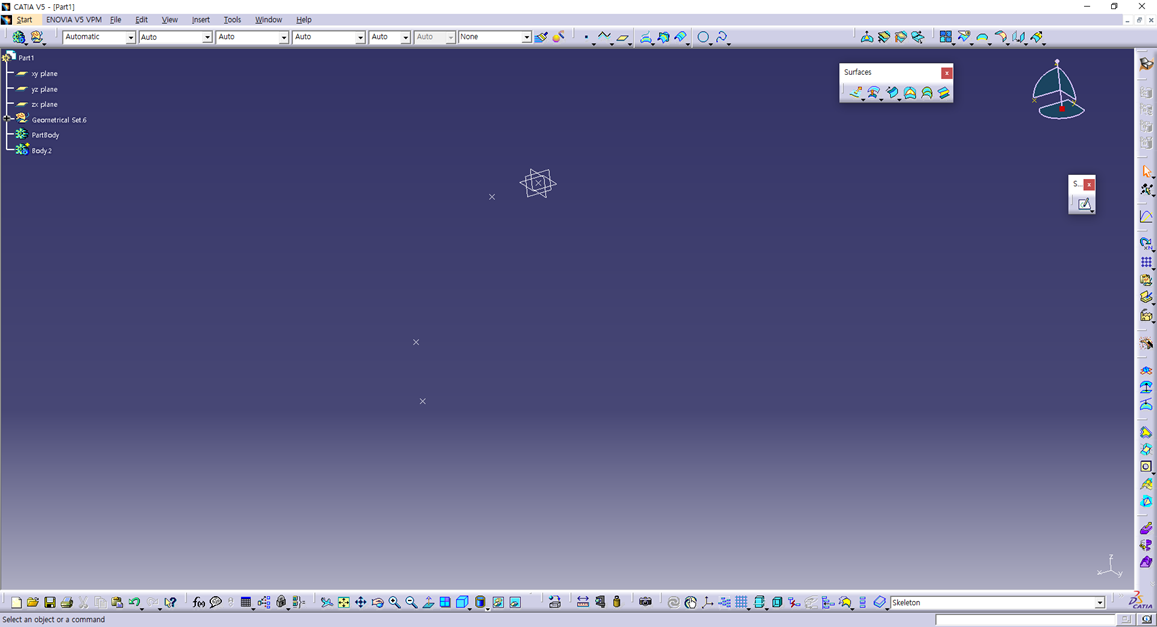

1. 아래 하면처럼 도면에 나타난 좌표에 Point를 생성합니다.

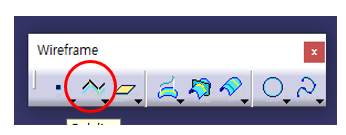

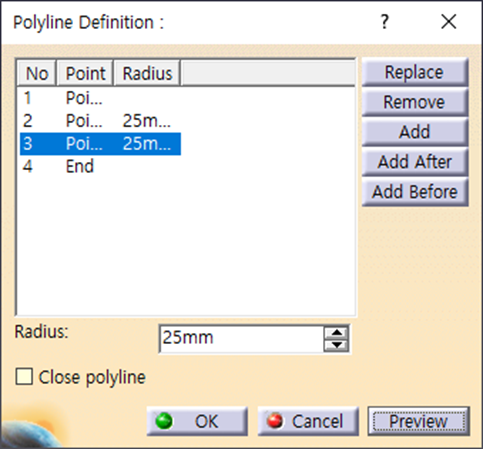

2. 다음 Polyline을 이용해 점들을 이어 선을 만들어 줍니다.

**도면에 표시된 R25부분도 나타내줍니다.

3. 아래 화면처럼 Sweep 기능을 통해 생성한 라인으로부터 배관형태의 면을 만들어줍니다.

4. 면을 만들었다면 Part Design에서 면을 이용해 체적이 있는 형상을 만들어 줍니다.

    Part Design에서 Thick Surface 기능을 사용합니다.

First Offset 값에서 배관의 두께와 바깥/안쪽으로 체적을 만들지 선택해줍니다.

다 하셨다면 아래처럼 면이 체적이 있는 형상으로 바뀐 것을 확인할 수 있습니다.

이런 방법으로 배관 모델링을 할 수 있습니다.

카티아에서 모델링 중 수정을 하다보면 트리를 자주 만지게 되는데, 트리의 선을 마우스로 클릭하게 되면 트리의 크기등의 편집 기능이 활성화 됩니다.

이를 차단하는 방법입니다.

1. 상단 Tools 바에서 Options을 클릭합니다.

2. 창이 뜨면 아래 순서대로 진행하면 됩니다.

 Display → Tree Manipulation → Tree zoon aftre clicking on any branch 체크 해제

PPT나 엑셀로 문서 작업 시 카티아 모델링을 캡처해야 할 일이 자주 있습니다.
카티아 상 배경화면 색이 있기 때문에 배경화면을 흰색으로 바꾸고 윈도우 캡처 기능을 사용하면 많이 번거롭습니다.

카티아 상에서 흰 배경으로 모델링을 캡처할 수 있는 방법이 있습니다.

1. Tools click

2. Image → 3. Captuer

4. Options → 5. Pixel → White Background [check]

6. [Select Mode] 클릭 후 원하는 모델링 주위를 마우스로 드래그 합니다.
/ Click the [Select Mode] icon and then Drag the modeling what you want.

7. 다른이름으로 저장 or 복사하여 원하는 문서에 붙여넣기 하면 됩니다.

이 방법으로 카티아 배경화면(파란색 배경)을 일일이 흰색으로 안 바꾸면서 모델링을 캡처할 수 있습니다.

아래는 일반적인 Draft 창입니다.

하지만 설정이 꼬여있으면 아래처럼 트리를 보여주는 창이 없어집니다.

이럴때는 View에서 Specifications 을 활성화 시켜주면 됩니다.

아래는 활성화 전/후 비교입니다.
빨간색 표시부가 활성화됩니다.

1. 카티아 실행
2. File → New → Drawing

3.

아이콘 클릭 후 글씨를 타이핑

4. DXF 파일로 저장 (아래 옵션창 만족되어야 함)

5. dxf 파일 실행 시 아래 화면처럼 글씨가 입력됨

6. Cad로 dxf 파일 확인 후 Catia에서 dxf 파일 실행 (File → Open → dxf파일 클릭)
7. 이동 아이콘으로 원하는 위치로 글자 이동

7. 컨트로 C로 복사 한 뒤 PartBody의 Sketch에 컨트롤V로 붙여넣기

8. Pad/Pocket으로 양각/음각 글씨 모델링 완료
