노하우

일반적인 구배넣는 방법은 알고있다는 전제로 설명합니다.

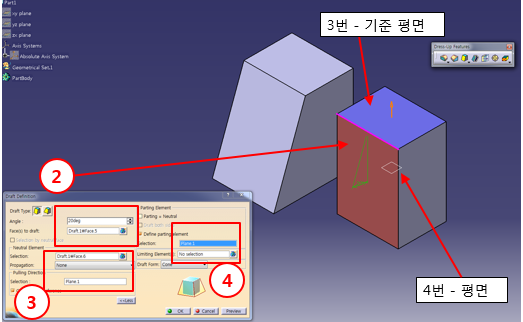

위의 사진에서
왼쪽은 일반적인 구배로 면 전체에 구배가 적용되었습니다.
오른쪽은 일정부분만 구배가 적용 되었습니다.

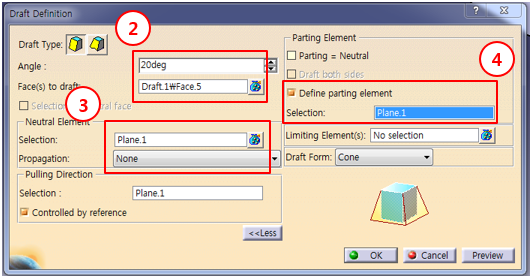

우선 Draft 아이콘을 누른 후 우측 하단의 More 버튼을 누릅니다.

그러면 위의 창이 뜹니다.
2번 - 원하는 구배 각도와 구배 면을 선택
3번 - 구배면으로부터 기준면 설정
4번 - Define parting element 체크 후 구배면을 제한할 평면 설정
*구배가 자연스럽게 이어지려면 3번과 4번 평면이 동일해야 합니다.

설정을 끝냈으면 Preview로 확인 후 OK를 누릅니다.

----------------------------------------------------------------------------------------------------------

< 3번 4번 항목의 평면이 다를 때 >

만약 3번의 기준평면과 4번의 평면이 다르게 되면 아래처럼 구배가 적용됩니다.

오른쪽 부분 구배를 준 형상이 글 맨처음 사진과 차이가 있는 것을 확인할 수 있습니다.
