카티아 Product로 구성된 모델링을 Part Body로 변환시키는 방법입니다.
아래 캡처본은 설명을 위해 대충 그린것입니다.
3개의 Part 파일(보라색, 연두색, 붉은색)을 Product로 묶었고, 보라색 Part파일은 연한보라색과 진한 보라색의 2개의 Part Body로 구성되어있습니다.
변환 방법은 아래와 같습니다.
1. Tools 클릭
2. Generate CATPart from Product 클릭
3. 창이 뜨면 캡처한 화면처럼 변환하고자 하는 Product를 클릭해줍니다.
4. Product 파일에서 Part Body 파일로 변환이 완료됩니다. (아래 캡처본)

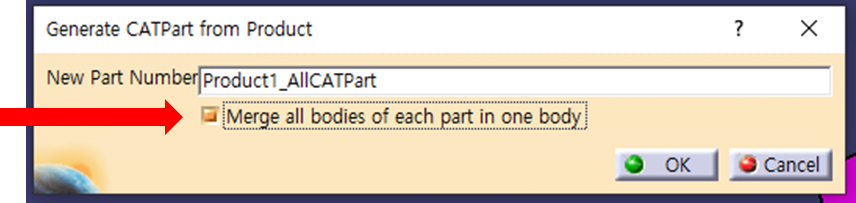

※ Generate CATPart from Product 창에서 아래처럼 체크를 하면 각 Part Body들을 하나의 Body로 합쳐줍니다.
(보라색 Part파일에서 2개의 Part Body를 하나의 Part Body로 합쳐주게 됩니다.)
Tree를 보면 보라색 Part Body가 Add되어 하나로 합쳐진 것을 확인할 수 있습니다.
트리만 비교해보면 아래와 같습니다.

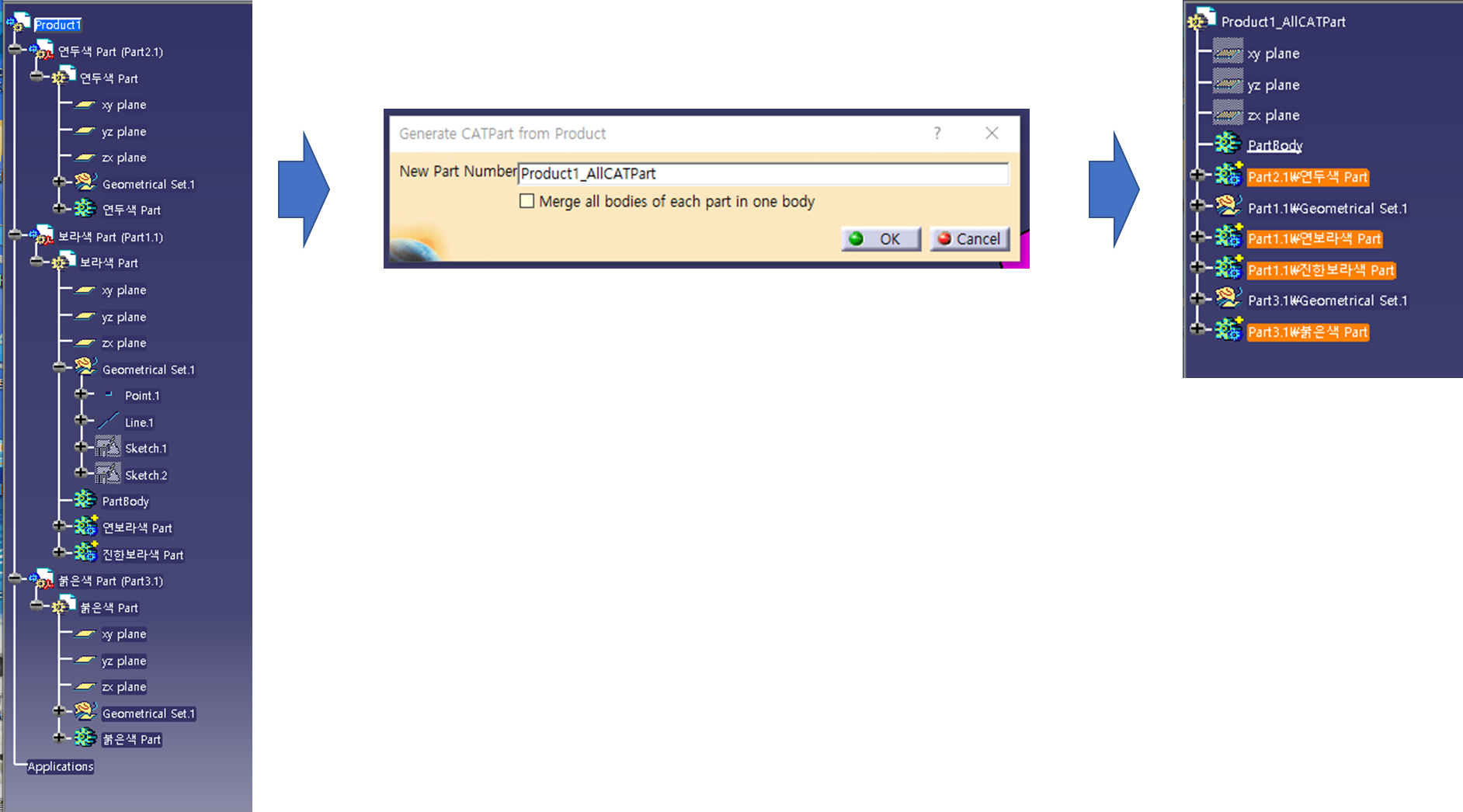

Merge 체크 (X)

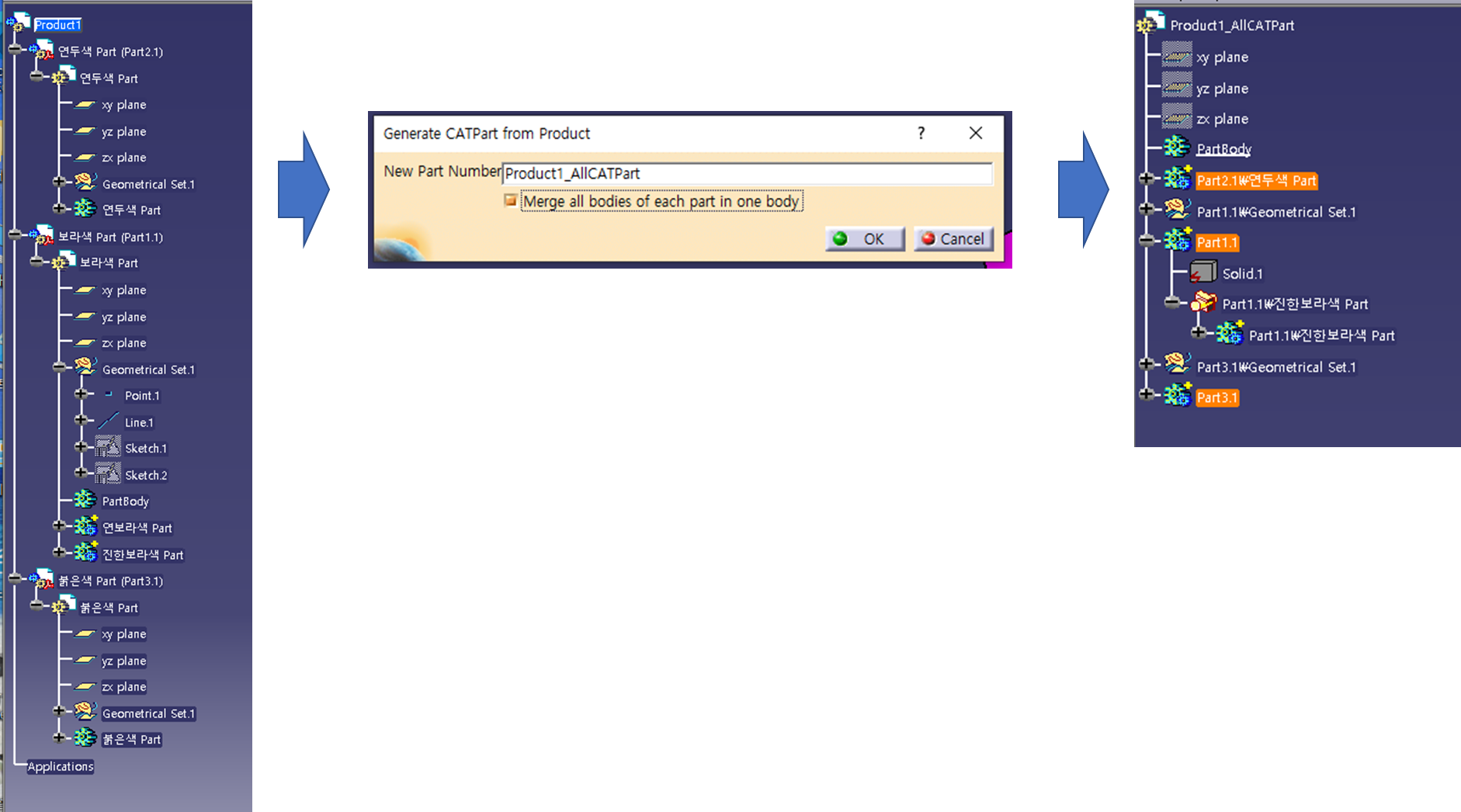

Merge 체크 (O)
